Cloud UniCore，中兴通讯核心网虚拟化解决方案

向IT企业学习，改变竞争格局

　　移动互联时代，传统电信运营商正面临来自互联网公司的严峻挑战，OTT（over the top）业务以其创新技术及超低成本带来的竞争优势，已经开始蚕食鲸吞运营商传统业务的利润，并且吞食速度越来越快，运营商的语音和短信收入明显下降。通过对比分析，我们可以发现电信运营商相对于互联网企业在以下几个方面处于劣势。

　　●   业务部署周期长

　　相对于互联网公司快速的业务部署，传统核心网由于软硬件耦合度高，一个网元一般都是一个设备商提供，新业务功能的开发也依赖于对应的设备商，往往开发耗时较长，代价大，且功能的定制化也很繁琐，造成了目前运营商新业务部署的困难。

　　●   高CAPEX

　　相对于互联网公司采用的COTS（Commercial-off-the-shelf）设备，运营商的核心网包含CS、PS、IMS、HLR/HSS等数10种网元，网元种类繁多，硬件资源难共享，都需要单独投资，并且单系统性能受限于硬件的处理能力，存在系统瓶颈，性能提升过于依赖硬件的升级，老设备的更新成本非常高，这些使运营商网络建设升级的总体成本较高。

　　●   高OPEX

　　相对于互联网公司采用的云计算平台，核心网网络复杂，网元间接口多且不够开放，系统参数设置繁多，同时，系统容量的规划和升级扩容也很复杂，这给运营商带来的很高的运维成本。

　　为帮助运营商改变目前的竞争格局，中兴通讯推出了Cloud UniCore整体解决方案，通过NFV（Network Function Virtualization）、SDN（Software Designed Network）等云化技术的引入，为运营商打造一个更快、更开放、更高性价比的核心网络。

Cloud Unicore方案架构

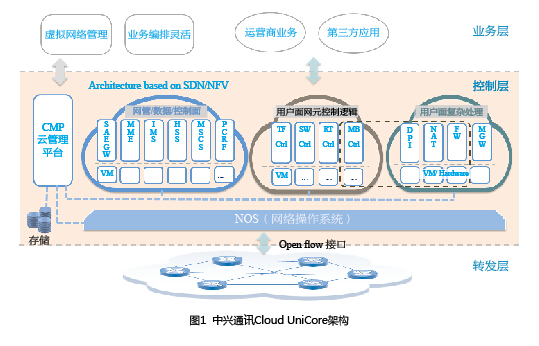

　　中兴通讯Cloud UniCore架构如图1所示。

　　运营商网络基本可以分为控制和转发两个层面，控制层面负责用户的移动性管理、权限管理、接入管理和策略管理等，而转发层主要负责基于策略的报文转发。

　　Cloud UniCore通过SDN控制和转发分离的理念，将核心网网络分成3层：转发层、控制层、业务层。

　　●   转发层：数据报文转发的执行层，实现报文基于策略的快速转发，这一层的硬件选择可以更多样化，IA、ASIC、FPGA、专用芯片等形态都可能，该层次主要关注转发效率和性价比。

　　●   控制层：业务策略的控制层，基于SDN操作系统支撑和NFV虚拟化技术，实现核心网网元控制面、用户面复杂处理以及网管、数据等系统的资源池充分共享，按需调度和全网的路由策略调度。中间层的资源分为计算资源、存储资源和网络资源，由CMP（Cloud Management Platform）统一调度。

　　●   业务层：该层通过调用控制层开放出来的虚拟网络API组件以及业务能力定制组件，构建用户所需的虚拟网络和业务灵活编制特性，从而实现对业务能力的深度定制和控制。

　　转发层、控制层和业务层互相协同，为运营商构建了一个高度弹性、融合和开放的数字化泛在信息网络，全面应对移动互联网浪潮的考验。

Cloud UniCore方案价值

　　中兴通讯核心网Cloud UniCore解决方案包括产品、方案和规划服务，融合了网络、计算与存储、管理、安全、云计算、虚拟化和自动化等关键支持要素，帮助客户实现更大价值。

　　●   灵活调度，弹性扩容

　　通过虚拟化实现软硬件解耦，硬件资源虚拟化为多个VM（Virtual Machine），实现精细粒度分配，各种应用可以部署于同一个硬件平台上，利用云计算的快速部署能力，使得网元容量配置调整周期从数周缩短到数分钟，从而大大提升网络扩容的敏捷性，并实现设备容量弹性扩充，消除设备瓶颈。

　　●   多重保护，地理容灾

　　软件层面采用主备或负荷分担模式，虚拟机层面通过虚拟机的迁移和重生，实现故障的快速恢复；硬件层面可以配置一定比例的冗余，并可将物理设备分布式部署，实现不同地理位置之间的热备份容灾。

　　●   集中运维，自动化部署

　　集中运维，有效降低运维成本，支持对电信网元的实时操作的兼容，做到网元运维和IaaS（Infrastructure as a Service）运维集成，实现资源、容量自动规划，网元自动部署，资源合理编排、统一监控。

　　●   组件化架构，集成简便

　　支持多种硬件平台，兼容ATCA、COTS、PC Server及通用IT存储和交换设备；支持多种CMS，支持OpenStack、VMware 、中兴通讯TECS等；支持多种Hypervisor，包括VMware vSphare、KVM、XEN等；兼容第三方Orchestrator，支持中兴通讯Orchestrator或与第三方集成。

客户收益

　　通过部署中兴通讯核心网Cloud UniCore解决方案，运营商可以得到以下收益。

　　●   设备平台统一，软硬件解耦，简化运维

　　采用Cloud UniCore，软硬件解耦，运营商可以独立采购硬件，各种产品均采用统一软件架构，极大简化运维。

　　●   大幅缩短业务部署时间

　　目前运营商开展一个新业务，TTM（Time to the Market）时间通常在数月，而NFV通过业务流程自动化，新业务部署周期大幅缩短：软硬件采购周期缩短6周，减少硬件安装环节，软件部署时间缩短1周，网络开通时间总体缩短79%，从91天缩到19天。

　　运营商对网络资源的调整更为容易，传统方式设备扩容需要数周时间，而NFV可以控制在分钟级，大大提升了网络的敏捷性，使运营商从容面对网络发展带来的冲击。

　　●   降低设备成本

　　同电信设备专用平台相比，COTS设备由于规模巨大，单位计算成本大幅下降，如市场上一块COTS ATCA刀片售价为5～6万元，而同档次COTS 服务器刀片售价不到2万元。同时COTS设备更新周期快，通常为3～4年，保证运营商的基础平台能够快速利用IT新技术。

　　2014年，全球知名咨询公司Current Analysis（CA）发布以“核心网虚拟化”为专题的综述报告，对中兴通讯Cloud UniCore云化解决方案给予高度评价，认为该方案帮助运营商解决了复杂多变的网络运营问题，是未来网络发展的不二选择。另外，中兴通讯Cloud UniCore方案率先完成中国移动组织的虚拟核心网测试，也引起了分析师的充分关注。

　　在2014年巴塞罗那世界移动通信大会上，中国移动携手中兴通讯，向来自世界各地的参观者展示云化/虚拟化网络概念和VoLTE 4G语音及视频通信业务，成为本次展会引人注目的亮点之一。近期，中兴通讯Cloud UniCore云化解决方案将在海外市场全面推广，帮助运营商全面提升4G网络运营的竞争力。
