密集波分复用技术已进入单波400G相干通信传输时代。单波400G有多种调制格式,如64GBd-PM-16QAM、96GBd-PM-16QAM-PS、128GBd-PM-QPSK,调制格式阶数越高,光信噪比要求越高,传输距离越短。相干光器件是相干通信的核心器件,包括相干光源和相干收发器件。相干收发器件按信号波特率可分为64GBd、96GBd和128GBd几种。64GBd相干光器件实现单波400G短距传输(PM-16QAM),128GBd相干光器件实现单波400G长距传输(PM-QPSK)。96GBd被认为是过渡速率,本文将着重介绍64GBd和128GBd相干光器件发展现状和趋势。
现状
相干光源包括固定波长激光器和波长可调谐激光器。固定波长激光器应用于点到点的短距传输系统,满足应用需求的前提下大幅降低成本。波长可调谐激光器应用于密集波分复用系统,关键指标包括线宽、功率、功耗、调谐范围、调谐速度,其中128GBd应用有C+L双波段需求。波长可调谐激光器按原理分外腔激光器和集成激光器,均可以满足当前商用需求,器件成本很大部分来自于复杂的生产组装和测试定标。外腔激光器为增益芯片和外腔滤波器芯片的集成,可以单芯片实现双波段功能;集成激光器需要设计双波段芯片切换方案。波长可调谐激光器主流采用热调方案实现波长调谐,调谐时间为百秒量级。波长可调谐激光器的行业标准为OIF-iTLA实施协议,封装尺寸朝小型化方向演进,同时,朝窄线宽(目标100kHz)、高功率(>+16dBm)、低功耗(<3W)、更快调谐时间不断优化。

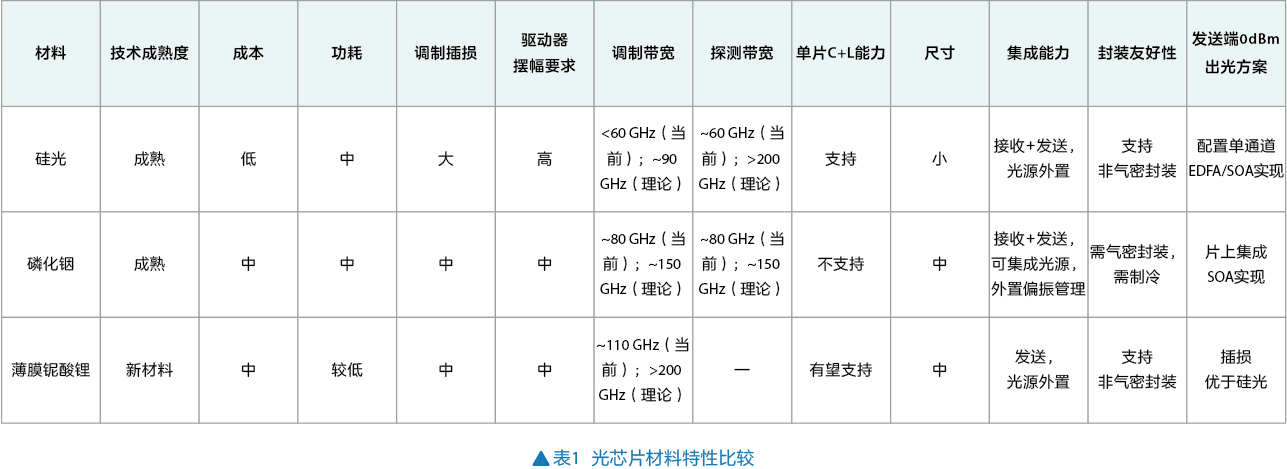

相干收发器件是指包括光芯片、电芯片、承载基板/管壳和其他辅助元件的光电集成器件,实现相干调制和解调功能。相干收发器件的核心是光芯片,光芯片材料有硅光、磷化铟和薄膜铌酸锂等3种,其特性如表1所示。其中,硅光是当前小型化可插拔模块的主流选择;薄膜铌酸锂属于新材料和新技术,当前尚未产品化,有望在128GBd时代广泛应用。
发展趋势
相干光模块和光器件的封装形态发展趋势是标准化,以满足开放式光网络中互联互通需求,也有利于降低设计和制造成本。低功耗短距离相干光模块主流封装标准为QSFP-DD,大功耗长距离高性能相干光模块主流为CFP2封装。在标准发展方面,器件级有分立光器件(ICR/CDM)和收发集成光器件(IC-TROSA)协议,以及相干光源iTLA协议;模块级有单跨短距离互联互通的64GBd-PM-16QAM 400ZR协议、多跨段互联互通的64GBd-PM-16QAM的400G Open ZR+和Open ROADM等MSA(multi source agreement)协议。
相干光模块采用小型化可插拔封装将成为主流,收发器件形态从分立向集成发展。数通模块采用QSFP-DD封装,电信模块CFP2封装成为主流。当前400G相干QSFP-DD模块可实现硅光器件和单通道EDFA的集成,应用于低功耗的短距离传输场景。硅光器件集成DSP芯片,采用微电子封装技术将是趋势,也就是光电共封装技术概念,即光芯片、模拟电芯片和DSP芯片共基板封装,实现高速信号更优的传输质量,在高波特率信号传输时尤为重要;磷化铟器件集成窄线宽可调谐激光器将是趋势,中长期内仍将存在分立器件和集成器件两种形态,高速信号采用柔性电路板接口将是趋势;长期来看,薄膜铌酸锂器件和硅光的异质集成将是趋势。
相干400G传输从城域短距离向长途传输演进,促使相干收发器件波特率从64GBd迈向128GBd。2022年全球市场64GBd相干光器件约20多万只,2022年底Omdia预测未来五年相干400G模块的年复合增长率约为50%。2023年有128GBd相干光模块的现网试验报道,预计基于128GBd-PM-QPSK的400G长途传输技术即将成熟,2025年将规模商用。产业界64GBd相干收发器件现状是硅光为主,磷化铟为辅,在128GBd时代将导入薄膜铌酸锂材料。
随着相干收发器件速率或带宽的提升,光电协同设计成为趋势,以提高光电性能。相干收发器件中光芯片、电芯片以及基板/管壳的封装结构影响高速信号的传输质量,一般来说,小型化用BGA非气密封装,其他封装用FPC接口。光器件中电芯片带宽峰化将是必要功能,通过对光芯片、电芯片(以及DSP芯片)、基板的光电协同设计来保证光器件整体带宽的满足需求。
总体而言,64GBd相干光器件实现400G短距传输,处于商用上升期;128GBd相干光器件实现400G长距传输,处于商用启动期。为满足400G相干光传输系统更低成本、更高容量、更长距离的需求,相干光器件将朝着标准化、小型化、高波特率、高性能等技术方向演进。
