产品概述
%20.jpg)

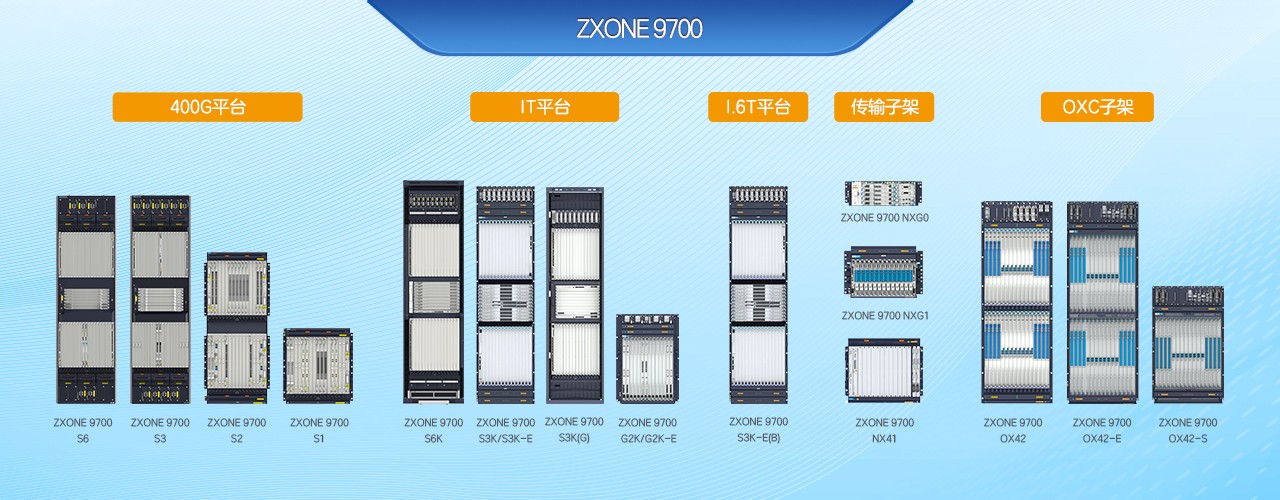

ZXONE 9700
ZXONE 9700系列产品是面向100G和超100G的超大交叉容量OTN设备，该产品支持支持10G/100G/200G/400G/600G/800G/1T/1.2T传输速率，支持ODUk/Packet/VC/OSU统一交叉，最大电层交叉容量可达64T，支持波长级的光层交叉调度及分组交换功能。适用于骨干核心层以及本地/城域网络，可充分满足运营商对大颗粒数据业务的透明传输、灵活调度、汇聚处理以及对业务管理监控的需求。
超大容量
● 业界首款单子架 64T OTN平台商用
超强传输
● 支持单槽位1T/1.6T的背板带宽，提供充足的带宽资源
综合承载
● ODUk/PKT/VC/OSU统一交叉平台，提供超高品质互联
全光互联
● 基于光背板的OXC支持20/32维，架构支持升级至40维+
节能降耗
● 高效散热、绿色运维
规格参数
相关产品
| 规格类型 | 参数 | |
|---|---|---|
| 外观尺寸（高*宽*深）mm | 电交叉子架： ZXONE 9700 S1：530.6*533*286.8 ZXONE 9700 S2：1108.4*533*286.8 ZXONE 9700 S3：1822*533*314.6 ZXONE 9700 S6：1822*533*639 ZXONE 9700 G2K：886.2*533*290 ZXONE 9700 G2K-E：755.6*533*295 ZXONE 9700 S3K：1972*533*295 ZXONE 9700 S3K-E：1972*533*294.8 ZXONE 9700 S3K(G)：2200*600*600 ZXONE 9700 S6K：2200*600*600 ZXONE 9700 S3K-E(B)：1972*533*294.8 传输子架： ZXONE 9700 NX41/DX41(21英寸)：447*535*275 ZXONE 9700 NX41/DX41(19英寸)：447*482.6*275 ZXONE 9700 NXG1：347*443*295 ZXONE 9700 NXG0：176.3*442*255.8 光交叉子架： ZXONE 9700 OX42：1400*533*310.4 ZXONE 9700 OX42-E：1397*533*304 ZXONE 9700 OX42-S：842*533*304 |
|
| 接口类型 | 客户侧：STM-1/STM-4/STM-16/STM-64， FE/GE/10GE/100GE/200GE/400GE，FC100/FC200/FC400/FC800/FC1200/FC1600/FC3200, OTU1/OTU2/OTU2e/OTU4, etc. 线路侧：OTU2/OTU2e/OTU4/OTUC2/OTUC4/OTUC8 |
|
| 供电方式 | DC：-48V AC：110V/220V HVDC：240V |
|
