性能和成本驱动的室分创新三部曲
发布时间：2022-06-22 作者：中兴通讯 李颖，吕佩 阅读量：
据统计，在5G时代约80%的应用发生在室内场景。未来伴随着AR/VR、高清视频、智慧家庭、远程医疗、工业制造自动化等新业务的发展，预计室内业务流量将会面临更大幅度的增长。室内场景作为5G业务的主战场，是运营商管道增值的极佳切入点。另一方面，5G高倒流场景约40%~50%来自室内场景，住宅、酒店、写字楼更是5G倒流的高发地，室内5G网络覆盖将面临更大压力。在人均APRU值不断降低，但人均DOU（平均每月每户数据流量）日趋增长的趋势下，5G室内覆盖不仅要满足未来室内业务发展的需求，还要降低TCO，帮助运营商进一步降低建网成本。
中兴通讯推出室分自由创新方案，针对高中低价值目标场景，通过不同的创新技术和方案，满足不同价值场景的多样化室分部署需求，实现成本和性能最佳平衡，助力运营商实现室分部署自由。
eDAS盘活现有资产，让DAS系统焕发新生
DAS无源室分方案诞生于2G时代，主要是为了解决室内信号覆盖和上网问题。据统计，目前国内运营商4G DAS存量室分超100万站，其中85%以上为单路系统。单路DAS仅能支持单流，容量性能受限，存量DAS系统难以满足5G业务的容量和业务速率需求，然而对于用户分布密度低、业务流量低的低价值场景，可以利旧DAS系统快速引入5G室内覆盖，最大程度帮助运营商降低成本。
创新的增强型DAS（eDAS）方案，采用分布式多天线联合收发技术，突破传统DAS只能实现1流或者2流传输的限制，实现上/下行多流MIMO传输，提升系统容量。此外，eDAS采用5G创新算法，不再受限于传统DAS系统严苛的物理链路均衡要求，实现多流效果。eDAS技术的应用无须新增硬件，为运营商最大限度地降低了室内覆盖的成本。
eDAS部署方式可以分为以下3类（见图1）：
- 跨楼层-单流实现双流：针对单路DAS，eDAS实现在上下楼层重叠覆盖区域组成支持2×2 MIMO的网络；这种也是最常见的场景；
- 同楼层-双流实现四流：如果DAS有多个运营商分别部署双路，并且可被用于共享，eDAS方案可以实现在同楼层重叠覆盖区域组成支持4×4 MIMO的网络；
- 跨楼层-双流实现四流：现有DAS已经部署双路，并且具备支持2×2 MIMO的能力，eDAS方案可以实现在上下楼层重叠覆盖区域组成支持4×4 MIMO。
eDAS方案已在全国广泛商用，根据实测，可使室分下行速率提升35%以上，上行速率提升25%；而改造成本仅为无源移频的1/20，相比较新建室分成本降低80%。

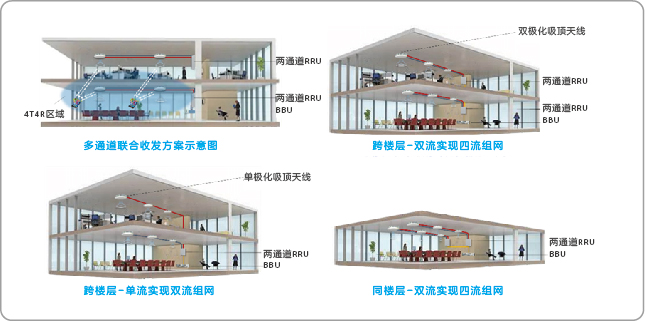

图1 eDAS原理及三种改造方案
DAS/eDAS+QCell融合组网，实现室分性能和成本的最优平衡
中价值室内场景，主要包括县级市以下交通枢纽、中小型商超/聚类市场、三甲以下医院、二类商务写字楼、4A以上景区/度假村、省级&地级工业/产业园区、地市级以下党政机关等，新建数字化室分成本高，而传统DAS方案性能差，且DAS系统和有源数字室分必须分BBU部署，无法有效融合，组网和维护工作复杂度提升，CAPEX和OPEX都无法降低。针对中价值室内场景，中兴通讯首创DAS/eDAS+QCell融合组网创新方案，突破传统部署方式的限制，可基于业务需求和投资等自由选择设备形态和组网方式，具备快速部署、精准覆盖、组网灵活、投资收益最大化等特点。
对于新建场景，可针对不同楼层、不同区域的业务特点， 按照流量需求和用户业务需求，在VIP区域（如写字楼的VIP会议室/高层办公室、商场餐饮区等）部署QCell，在普通区域使用DAS（如写字楼的楼梯间/杂物间/走廊、商场的一般楼层等）进行覆盖，互为补充，降低整体室分建设的TCO；对于存在存量DAS室分的场景，可以利用5G信源的升级或者引入快速实现5G信号的覆盖，在局部VIP区域叠加QCell，并且配合系列创新技术，使得DAS和QCell实现有效的融合和性能的提升，且扩容成本平均降低50%，在室分性能和成本之间达到一个最优的平衡（见图2）。
图2 DAS/eDAS+QCell融合组网架构示意图
DAS/eDAS+QCell融合组网，不仅仅是组网架构的融合，对技术也带来了很大的挑战。比如，对于中国移动的2.6G DAS叠加2.6G QCell的场景，通过DAS+QCell的小区合并降低同频的干扰，再结合CP级的参考信号功率配置、CP间的自适应联合发送、快速闭环功控等创新功能，可以在QCell信号强的区域实现4流，最大程度提升小区系统容量。
对于DAS和QCell异频组网的场景，比如电信联通使用2.1G DAS打底，局部重点区域部署3.5G QCell的场景，通过宏微CA的技术，使得5G用户可以在交叠或者重合区域，同时在2.1G和3.5G NR小区上传输和接收数据，用户下行速率叠加了FNR 2.1G和TNR 3.5G峰值速率；上行速率提升到2.1G DAS速率的2倍以上。
经过浙江移动、北京移动的试点验证，DAS/eDAS+QCell融合组网后，小区上下行流量最高可提升30%~200%，在降低TCO的同时达到性能最优。
BBU+QCell二级极简架构，更简、更远、更快
用户分布密集且流量需求高的高价值室内场景，是运营商的必争之地，往往采用有源数字室分，保障5G覆盖的性能和容量。
中兴通讯有源数字室分QCell方案是由BBU、PB、pRRU组成的三级架构，这种架构适合面积较大的高价值室内场景，如大型交通枢纽、大型商场等；如果是小面积场景，如营业厅、小型展厅等，传统PB+QCell建设方案成本较高，给客户带来成本压力。
中兴通讯创新推出了针对QCell的免PB的二级极简架构（见图3），适合小面积的高价值场景，或大面积普通楼宇但VIP用户空间分布离散的场景（根据统计这两种场景约占整体室分场景的20%~30%），可以省去PB本身的CAPEX以及弱电井租赁费和电费等OPEX，将QCell整体TCO降低6%~10%。此方案也可与DAS/eDAS+QCell融合组网方案有机融合，进一步降低整体室分建设的TCO。
图3 BBU+QCell二级极简架构
此外，中兴通讯和电源厂商合作推出远端供电模块，解决了pRRU远端供电的问题，拉远距离最大可达10km，完全摆脱了传统拉远距离最大200m的限制。
此方案也能帮助运营商解决ToB领域矿井、轨交等场景的部署难题，帮助企业实现产业的数字化转型。比如地下深处的细长矿道，安装空间和条件极其有限，拉远距离也远远超出200m，传统QCell无法部署，而借助BBU+QCell二级极简架构，配合本安基站和防爆认证的pRRU，帮助运营商轻松实现ToB行业5G网络和应用的快速部署。
从让存量无源室分系统焕发新生，到无源与有源室分的结合，再到有源数字室分的极简变革，中兴通讯以不断提升室分的性能和降低成本为驱动力，不断创新，为运营商带来投资收益比最佳的解决方案，助力运营商加速5G室分的建设，为我国数字经济发展奠定坚实底座。
