5G用户的流量远超过4G，5G应用的复杂度远高于4G，因此，5G网络的安全要求远远高于4G。本文将探讨部署在4G/5G核心网和Internet之间的电信级防火墙方案。
电信级防火墙部署于4G/5G核心网和Internet之间，除提供常见的网络保护功能和目前主流的虚拟化软墙功能外，还需要提供CGNAT（电信级网络地址转换）功能，以及具备大流量场景下的IP路由和LB（负载均衡）功能，满足IPv4和IPv6双栈需求，主要功能包括：
- 防火墙的基本功能（网络保护）：域间隔离策略、ACL（Access Control Lists）、状态保护、ASPF（Application Specific Packet Filter）、DoS/DDoS等；
- 虚拟化功能：按需扩展、快速部署、高性能和高可靠性等；
- IP路由和负载均衡功能：路由控制、负载均衡等；
- CGNAT功能：NAT44、NAT64、NAT44 ALG、NAT64 ALG等。
下面将重点阐述电信级防火墙基本功能外的其他三大特色功能。
虚拟化功能和先进的架构设计

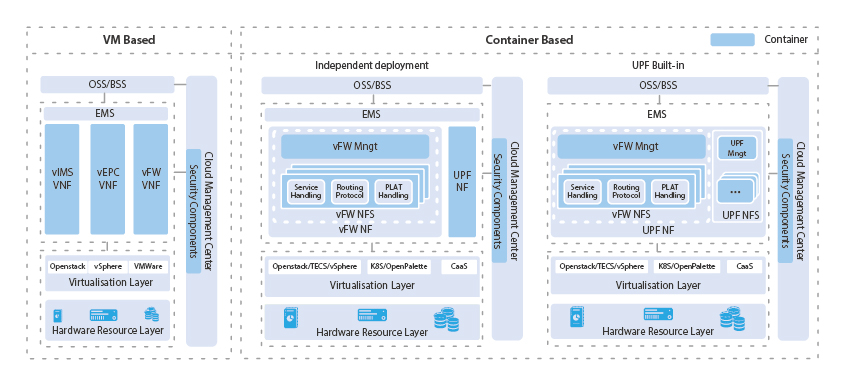

虚拟化防火墙，即软墙，叠加先进的分离架构设计，支持虚机方式部署和容器方式部署（见图1），容器方式部署又包括独立部署和内置UPF部署两种方式。虚拟化防火墙具体有以下六大特点：
- 标准ETSI架构使得快速集成成为可能；
- 丰富的网络保护功能集，包括主动预防性保护；
- 弹性和快速部署，中心化管理，可视化的安全管控；
- 电信级的平台架构，提供高性能和高可靠性；
- 多种产品形式，适合各种网络保护场景；
- 支持多种虚拟化平台，实现软硬件解耦。
因此，虚拟化防火墙特别适合小容量局点，不仅具有占用资源少、部署灵活的特点，而且拥有一般硬件防火墙不可比拟的四大优点：
- 快速集成和部署：虚拟化产品简洁配置，一键部署；
- 灵活的架构设计：中心化管理+分布式架构，控制面和媒体面分离提升性能；同时把控全局流量，既能隔离大网攻击流量（宏隔离），又能及时阻断内部威胁流量（微隔离），还可以对接安全中心接受策略；
- 高性能：支持DPDK和SRIOV等加速技术以及多种网卡；实时任务调度和控制转发分离技术，缩短包处理和传输时延，性能对齐一般防火墙；
- 高可靠：支持端口聚合、数据备份、主备容灾，实现业务快速恢复，并极大降低切换时延，可靠性优于一般防火墙。
图1 5G电信级防火墙架构
IP路由和负载均衡
5G网络的超大流量特点显著，相应的5G核心网媒体面网元一般采用多处理模块配置，以提升吞吐量指标，这使得防火墙的现有IP路由机制不能满足需求。

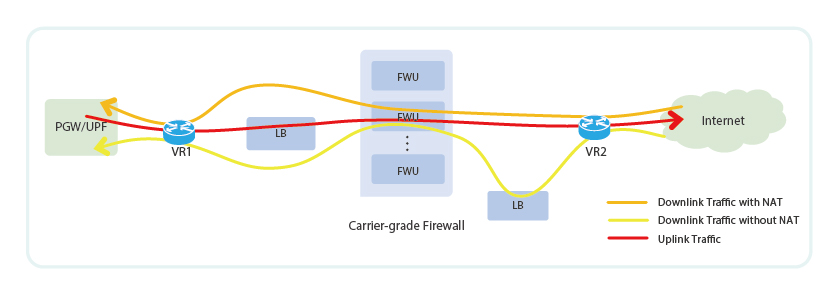

为此，5G电信级防火墙方案，一方面引入包括多处理模块的LB（Load Balance）组件，实现特定的负载均衡算法，另一方面兼容NAT和非NAT两种场景。电信级防火墙采用多处理模块（FWU，Firewall Units）架构，路由机制将确保业务的请求和响应会话流量回到同一个模块处理，如图2。
图2 电信级防火墙的路由机制
- 上行路由过程
业务网元如PGW/UPF，将UE（用户终端）的业务请求流量通过默认路由发送到VR1（虚拟路由器）。PGW/UPF会把UE路由信息发布到VR1，以便响应消息返回到PGW/UPF。VR1根据路由策略将PGW/UPF的请求流量转发给LB的某一个处理模块。LB通过特定的负载均衡算法选择合适的防火墙的FWU（业务处理模块）。该算法保证同一会话的流量转发给同一个FWU。不需要NAT的业务流量，转发给VR2。对于需要NAT的业务流量，防火墙执行NAT，如NAT44、NAT64等，然后将流量转发给VR2。
- 下行路由过程
对于需要NAT的业务流量，VR2根据防火墙同步的路由信息将流量从Internet转发到相应的FWU。对于不需要NAT的业务流量，VR2将流量从Internet转发到LB，LB通过特定的负载均衡算法选择合适的FWU。FWU将流量转发至VR1，不通过LB。VR1根据PGW/UPF同步的路由信息将流量转发给PGW/UPF。
兼容多种NAT功能
移动网络给用户和网络设备分配的是“私网地址”，而直接访问Internet的设备需要配置公网地址，前者地址数和后者不配合，产生电信级的地址转换需求。为此，电信级防火墙要兼容多种NAT功能。

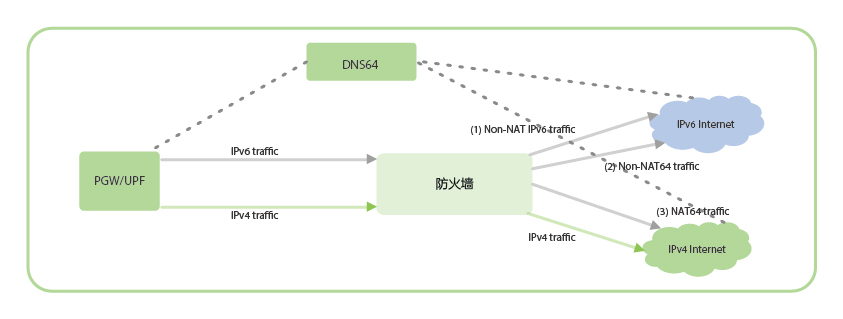

如图3所示，以处理IPv6流量为例，防火墙会处理成三种类别：无NAT的流量、非NAT64的流量、NAT64的流量。NAT64和非NAT64都源于NAT功能，NAT64是在IPv6的影响下从NAT功能发展而来。相应地，防火墙要提供多种NAT功能，下面介绍IPv4和IPv6双协议栈下的NAT64功能。
图3 NAT功能内置防火墙
NAT64功能
NAT最初的设计目的是实现私有网络访问公共网络的功能，对于移动运营商网络，移动终端分配的是私有地址，而核心网访问Internet用的是公网地址。NAT44在原有NAT的特性上，支持用户溯源功能及动态端口预留方式，并实现了地址映射关系上报日志服务。
随着IPv6网络到来，NAT44不支持通过 IPv6网络侧的用户发起连接访问IPv4侧的网络资源，IPv6网络不兼容IPv4网络，为此，NAT64应运而生。当然，NAT64也支持通过手工配置静态映射关系，实现IPv4网络用户主动访问IPv6网络。
NAT64是一种有状态的网络地址与协议转换技术，是IPv6和IPv4网络共存阶段使用的NAT技术，使得DNS-ALG（应用层网关）不再必要。NAT64 Router内置于防火墙，承担NAT64功能，和DNS64 Server分开部署。DNS64 Server完成pre64前缀合成IPv6地址，NAT64 Router识别pre64前缀完成NAT64转换，从而满足IPv6用户访问IPv4服务器的需求。
结束语
5G时代的电信级防火墙方案，以虚拟化产品为主打，不仅承担“网络保护”的重任，还提供IPv4和IPv6双栈下的路由和负载均衡方案，以便适应大容量和多处理模块的业务系统。此外，防火墙支持内置CGNAT多种功能，除本文介绍的NAT44和NAT64，还包括ALG（应用层网关）、源地址NAT、目的地址NAT、端口重用、端口奇偶校验等功能。
针对5G时代的大流量、高性能需求，面对复杂多变的多业务场景，电信级防火墙方案支持虚机和容器等多种虚拟化技术，并采用业务多模块架构，不仅满足防火墙的通用需求，还适合ToB等市场的小容量场景，既提供快速集成、灵活设计，又不失高性能和高可靠等特点，是构建5G安全城池的不二之选。
